据正航仪器设备有限公司掌握的相关资料报道，在室温至500℃的温度范围内,国产95瓷的热膨胀系数为6.7一8.7,由此看来坡璃釉涂层的热膨胀系数与95瓷是相匹配的。玻璃釉的热膨胀系数略小于95瓷,测定了玻璃釉的抗压强度,抗折强度,瓷管与铂丝的粘结拉伸强度以及与95瓷片的剪切强度。
抗压强度采用直径中10毫米、高10毫米的玻璃圆柱体试样,在抗压试验机上测定抗压强度。抗折强度的试样为50 *10 *3.8(毫米)的长方体,在抗折机上测定其断裂负荷。
粘结拉伸强度试样的制备是用直径为小2毫米、长7毫米的单L95瓷管,将直径中0.3毫米的铂铭丝用玻璃釉粘在瓷管两端的孔内,铂铭丝伸进孔内约2.5毫米。粘后于900℃烧结,烧后在拉伸试验机上进行拉伸试验,取其断裂处在铂铭丝与瓷管接头处的试样,计算其拉伸强度。剪切强度的测定采用2823*10毫米的气瓷片,在瓷片表面含的面积上涂玻璃釉,随后将两片搭接起来进行烧结,粘结层厚度约0.1一0.2毫米。

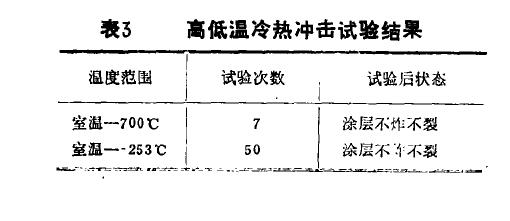

在测定了玻璃釉的物理性能和机械性能之后,进行了玻璃釉与瓷管的匹配试验。即将烧有玻璃釉的瓷管做了高低温冷热冲击试验。高温段是从室温至700℃,低温段是从室温至一253℃,试验结果见表3。
结果表明,这种玻璃釉涂层在低温上与9 5瓷匹配性极好,用它做。一25 3℃温区的低温
铂电阻温度计电绝缘涂层是十分可靠的。式中表2指标(公斤/厘米)

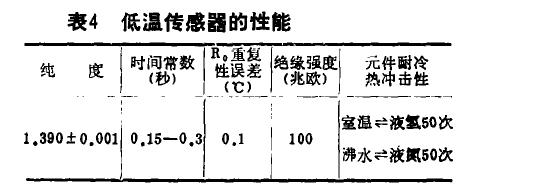

在上述试验基础上,配合有关单位制作了用于低温铂电阻温度传感器。传感器的主要性能指标列人表4。
需说明,原铂丝的纯度R:/R。为1.391,制成铂电阻温度计之后,由于应力没能完全消除,纯度有所下降,但满足了使用要求。时间常数的测定,是将铂电阻温度计从0℃的冰水中快速投放到50℃或80℃的搅拌热水中,取其温度飞升曲线的63.2%时的时间为时间常数,同时还做了从气氮到液氮,从气氢到液氢的飞升曲线,其时间常数均在。0.15一0.3秒之间。元件的绝缘强度是在玻璃釉涂层的厚度为0.1一0.2毫米时,用10伏兆欧表测定了常温常湿条件下以及敏感元件放入水中时的铂电阻引出线与玻璃釉表面的绝缘电阻值。在做敏感元件耐冷热冲击试验时,选了一只美国Resemlt公司生产的外绕陶瓷型铂电阻元件和一只英国Lab facility公司生产的内绕陶瓷型铂电阻元件进行对比试验,其结果是上述两只铂电阻元件在经历了沸水井液氮50次的冷热冲击后架和涂层炸裂。
由我们公司（正航仪器设备有限公司）制作的铂电阻元件在经受了相同条件的试验之后,元件完好无损,这进一步说明涂层与95瓷匹配性极好,铂电阻元件在耐冷热冲击性和可靠性方面可和美国同类产刃、相比关。
http://www.zhenghangsb.com
