玻璃釉是由一定成份的玻璃粉,少量悬浮剂和着色剂经湿磨制成。使用时,将玻璃釉浆涂覆于绕有铂丝的95瓷骨架上,经高温烧结后成为玻璃釉电绝缘涂层。本文正航仪器侧重对玻璃釉电绝缘涂层的性能作一介绍。
一、玻璃釉的物理性能

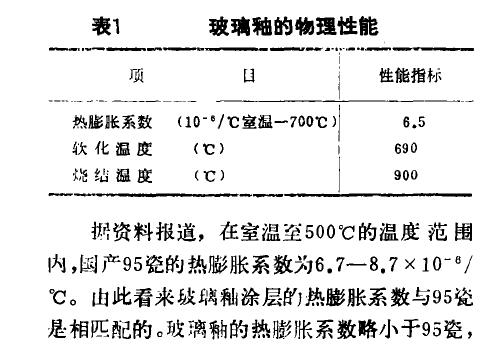

测定了玻璃釉的热膨胀系数、软化温度和烧结温度。其结果见表l。
据资料报道,在室温至500℃的温度范围内,国产95瓷的热膨胀系数为6.7一8.7又1 0“6/℃。由此看来坡璃釉涂层的热膨胀系数与95瓷是相匹配的,玻璃釉的热膨胀系数略小于9 5瓷,当涂层烧结后涂层受到的是压应力而不是张应力,从而对提高铂电阻的机械强度有利,因为玻璃的抗压强度远高于它的抗张强度。玻璃釉的软化温度也能满足铂电阻在制造过程中的退火要求。
一般铂电阻的退火温度范围大致在40一60℃之间。玻璃釉的烧结温度为900℃,相对来说也是比较合适的。因为烧结温度过高会引起铂热电阻丝晶粒的长大变粗,导致温度计性能的降低。但是涂层的烧结温度过低也不行,这是因为烧结温度低,涂层的软化点也相应降低,随之铂电阻的退火温度也要降低,这就达不到消除铂丝应力的目的。
