正航仪器整理放射性电离真空计的工作原理图
利用放射性同位素辐射出来的α粒子或α粒子对气体分子的电离作用制成的真空计称为放射性电离真空计，其结构如图21所示。

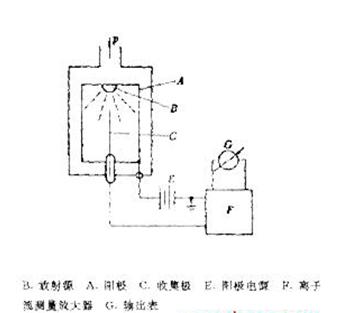

图21：放射性电离真空计结构
放射性电离真空计由放射性电离规管和测量仪器两部分组成。放射性电离规管主要由放射性同位素源B、圆筒形阳极A和离子收集极c组成。测量仪器主要由离子流测量放大器F、输出表G和阳极电源E组成。
当放射性同位素辐射出来的高能α或β粒子在规管内与气体分子碰撞时，使气体分子电离，在一定压力范围内，电离所产生的离子流与气体压力有如下关系：
Ii=Sp (14)
式中Ii——离子流
p——被测压力
S——规管灵敏度，其值与气体种类及规管结构有关，可以通过校准得到。所以，当规管结构确定之后，由离子流的大小就能得知被测压力p。
这种真空计所使用的放射性同位素的强度较弱，对人体为安全剂量。
其压力测量范围为0.1～104Pa。它的读数与气体种类有关。
