正航仪器技术部整理磁悬浮转子真空计工作原理图
根据磁悬浮转子转速的衰减与其周围气体分子的外摩擦有关的原理制成的真空测量仪表称为磁悬浮转子真空计。

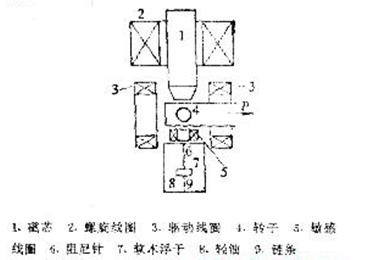

图22：磁悬浮转子真空计结构图
由图22可见，除了用于磁悬浮转子的螺旋线圈2外，在真空室下边还设置一敏感线圈5，通过伺服电路控制螺旋线圈2的电流，使转子悬浮在预定高度。在真空室两侧的一对驱动线圈3产生旋转磁场，驱动转子以每秒200～400转的速度自转。虽然转子在给定的垂直位置会自动地趋向磁场处(一般在垂直对称轴上)，但若受外界扰动，转子将围绕轴作水平振动。图中紧临真空室下方的阻尼钢针6可使这种振动衰减。
这种真空计是基于气体分子对自由旋转钢球的减速作用而工作的。当钢球被驱动线圈的磁场从静止加速到每秒400转速之后，停止驱动场，由于气体分子摩擦的积分作用引起钢球自转速度衰减，其转速衰减与气体压力p有着严格的对应关系。
磁悬浮转子真空计是标准真空计，量程宽(10-1～10-5Pa)，用它作互校传递标准时，累积误差小，可靠性重复性好。
