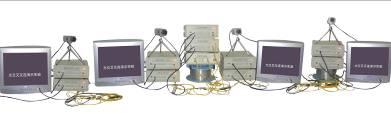

光网络OXC实训系统GCOXC-B

一、产品简介
为了有效地利用和共享巨大的传输信息量，同时也为了满足城域间用户的服务需求，每个骨干网都通过若干节点（称为交叉互连节点）交叉连接起来，构成一个链状结构，称为网络体系的拓扑结构（还有其他类型的拓朴结构，如星型、网孔型等）。如此巨大的信息吞吐量和很高的入线速率，只有通过实时的光－光交叉互连才是可行的，因此这个节点就称为光交叉互连节点，缩写为OXC。
光分插复用实训系统采用工业上应用WDM/OADM/OXC器件以及我司专为此套系统所开发的光发射和光接收器组成的一套实训系统。供不同层次的学生搭建各种基于OXC的光纤通信系统实验及研究使用。

二、教学目的
1、理解器件隔离度对系统引入的串扰影响，了解解复用中器件隔离度的重要性
2、了解耦合器也能用做复用器的原因，直观认识菲涅尔反射现象
3、理解WDM系统对OXC的要求
4、熟悉OXC系统的网络配置和要求
5、理解AGC的控制效果和探测器的探测带宽以及接收灵敏度
6、了解串扰对图象质量信号的影响，理解视频图象的显示过程，对帧同步和行同步有简单了解
7、了解宏弯曲现象，观察宏弯曲对波段的影响
三、仪器功能
1、模拟视频点对点单芯单向的复用和解复用传输
2、模拟视频点对点单芯双向的复用和解复用传输
3、菲涅耳反射现象及研究实验
4、宏弯曲现象显示实验
5、三点OADM单芯单向光纤通信系统组建实验
6、三点OADM单芯双向光纤通信系统组建实验
7、串扰信号图像信号演示实验
8、组建两个骨干网通过一个光交叉互联传输系统实验
9、利用波长变换器组成OXC光网络系统实验

四、实验配置
视频光纤发端机、视频光纤收端机、光交叉互连机、波长变换器、视频CCD、监视器、WDM、OADM、法兰盘、固定衰减器、G.652光纤、实验讲义、测试报告等
