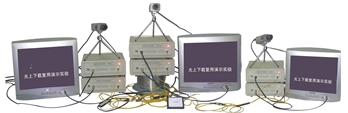

光分插复用实训系统GCOADM-B

一、产品简介
长途光纤通信多节点网络系统中间节点处的光分插复用（Add/Drop Multiplexer，ADM也有人称之为上/下载复用器）的作用是下载（Drop）通道中的通往本地的信号，同时上载（Add）本地用户发往另一节点用户的信号，以及位于终端将信道下载解复用器。可以方便地在节点处加载和下载信号，使整个光纤通信网络系统的灵活性大大提高。
基于光分插复用器（OADM，也称光上下载复用器）技术的DWDM结构是城域光网络实现可扩容性好、业务提供多、灵活性高的最为经济的方案。OADM可从传输设备中自由地、有选择地上下业务，而不用考虑其具体内容，可以处理任何格式和速率的信号，这样可以增加网络的灵活性。运营公司也可以通过路由选择更有效地管理业务量的分配，保证网络的可生存性。
光分插复用实训系统采用工业上应用WDM/OADM器件以及我司专为此套系统所开发的光发射和光接收器组成的一套实训系统。供不同层次的学生搭建各种基于OADM的光纤通信系统实验及研究使用。

二、教学目的
1、理解器件隔离度对系统引入的串扰影响，了解解复用中器件隔离度的重要性
2、理解和掌握WDM系统对OADM的要求
3、了解耦合器也能用做复用器的原因，直观认识菲涅尔反射现象
4、理解AGC的控制效果和探测器的探测带宽以及接收灵敏度
5、了解串扰对图象质量的影响，理解视频图象的显示过程，对帧同步和行同步有简单了解
6、了解宏弯曲现象，观察宏弯曲对波段的影响

三、仪器功能
1、模拟视频点对点单芯单向的复用和解复用传输
2、模拟视频点对点单芯双向的复用和解复用传输
3、菲涅耳反射现象及研究实验
4、宏弯曲现象显示实验
5、三点OADM单芯单向光纤通信系统组建实验
6、三点OADM单芯双向光纤通信系统组建实验
7、串扰信号图像信号演示实验
四、实验配置
视频光纤发端机、视频光纤收端机、视频CCD、监视器、WDM、OADM、法兰盘、固定衰减器、G.652光纤、实验讲义、测试报告等
