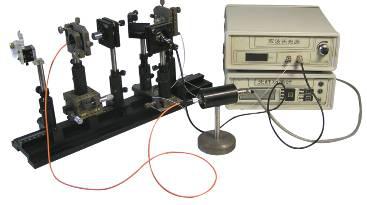

光纤耦合与特性测试实验GCFC-B

一、产品简介
我国的有源器件公司基本定位于进口有源芯片，在国内做耦合封装；对于集成的波导器件，目前也基本是进口芯片在国内做耦合封装；对于分立的微光器件，国内毫无疑问已经成为了“世界工厂”，这些器件的每一个端口都至少需要与一根光纤耦合，也意味着大量相关技术人员需求。
GCFC-B型实验系统通过实验设计有助于培养学生掌握光纤与光源耦合的各种知识。

二、教学目的
1、了解光源与光纤耦合的方法
2、熟悉光路调整过程；了解对光源与光纤耦合过程中影响效率的主要因素
3、测绘横向位移、纵向位移以及角度与耦合功率的关系曲线，了解1dB容差的基本含义，了解耦合系统的可操作性
4、认识光纤的数值孔径以及纤芯模场直径对耦合效率的影响；掌握不可见光光路的调整；了解glens准直器的工作原理
5、测绘出两个glens准直器的耦合效率随横向位移、纵向位移以及角度变化关系曲线，认识glens准直器
6、理解影响耦合效率的各种因素

三、仪器功能
1、可见LD的光纤耦合（650nm）实验
2、红外激光与光纤的耦合 （850nm）实验
3、光纤与光纤的耦合实验
4、光源与准直器耦合实验

四、实验配置
光纤功率计、双波长光源、光纤耦合与特性测试操作平台、法兰盘、跳线、Glens 准直器、航空插头线、实验讲义、测试报告等
