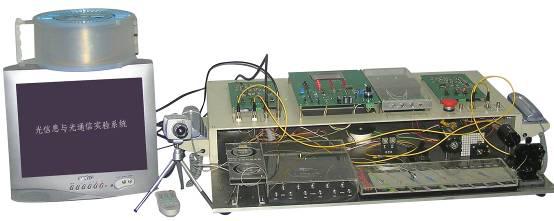

光信息与光通信综合实验系统GCFCS-B


一、产品简介
本实验系统围绕着光纤光学、光纤通信和光纤传感器的相关课程而进行，主要覆盖了半导体激光器特性、光纤光学基本知识、光纤无源器件、光纤通信以及光纤传感等领域。是学生学习光纤传输信息和光纤传感信息的基本原理和相关技术的基础实验设备，可用于信息类专业、通信专业、光学专业、物理专业、计量测试专业和仪器科学专业等教学，对光纤的各种基本知识构造了一个基本的概念和轮廓。

二、教学目的
1、加深理解半导体激光器特性
2、学习掌握光纤光学基本知识
3、学习掌握光纤无源器件
4、学习掌握光纤通信系统音频、视频、数字、模拟信号的通信原理
5、学习理解光纤传感如：光纤压力、光纤温度等

三、仪器功能
1、半导体激光器特性实验
（1）半导体激光器阈值
（2）半导体激光器效率、串联电阻和背光电流的测量
（3）半导体激光器的调制特性
（4）半导体激光器的结发热效应
2、光纤光学基本知识
（1）光源与光纤的耦合
（2）光纤传输损耗性质及测量实验
（3）光纤数值孔径（NA）测量实验
3、光纤无源器件
（1）光开关实验
（2）光纤连接器
（3）光纤波分复用器（WDM）参数测量实验
（4）光纤耦合器(Coupler)参数测量实验
（5）光纤隔离器（Isolator）参数测量实验
（6）光纤衰减器（Attenuator）参数测量实验
4、光纤通信实验
（1）光纤模拟音频通信实验
（2）光纤数字音频通信实验
（3）光纤视频传输实验
（4）光纤通信中波分复用原理性实验
5、光纤传感实验
（1）M-Z干涉仪实验
（2）光纤温度传感实验
（3）光纤压力传感实验

四、实验配置
光信息与光通信综合实验仪主机、跳线、法兰盘、视频CCD、G.652光纤、实验讲义、测试报告等
