智能型

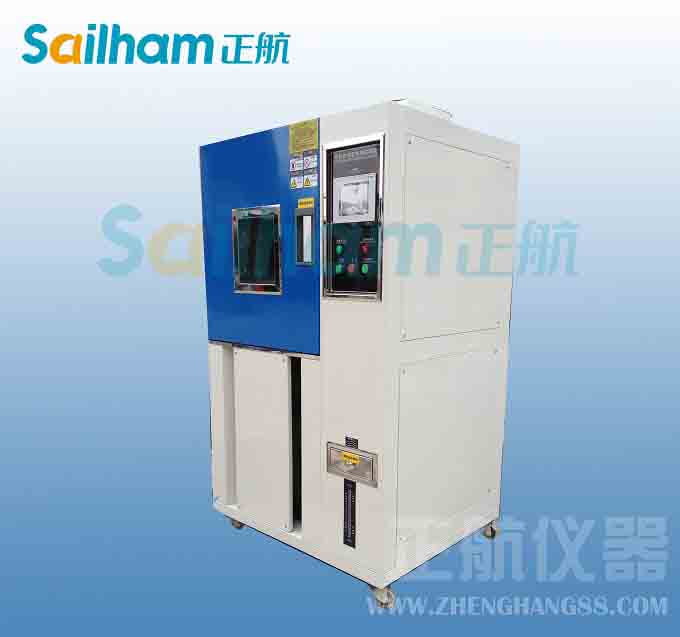

恒温恒湿箱校准仪，主要采用干湿球法测量湿度,进行合理、完善的布局，进行试验设备的检测。详细信息将为您介绍：
一、智能型恒温恒湿箱校准仪设计原理：
１、采用四线制铂电阻制作干湿球。由干湿球法测量湿度原理可知, 一个湿度测试点实际为2 个温度测试点, 通过干湿球温差计算相对湿度。校准仪外围检测电路实际为23 个铂电阻测温通道。
２、温度测量方法铂电阻传感器有3 种引线方式, 分别为二线制、三线制、四线制。对于测温需要采用四线制铂电阻。四线制铂电阻自动测温方法: 在一定温度环境下, 通过恒流源为铂电阻供电, 铂电阻上将产生电压, 将温度信号转换成电压信号进行测量。测量过程中恒流源电流不能太大, 否则电阻的自身发热会影响到测量准确度。一般恒流源电流应小于1 mA。温度测量原理框所示校准仪构成校准仪共有23 个温度测量通道, 采用多路选择器进行通道切换。每一通道都需要将模拟电压信号转换为数字信号, 再由电压值计算出温湿度。该设计中加入了看门狗等硬件电路, 确保校准仪功能完善,运行稳定。
二、智能型恒温恒湿箱校准仪设计湿度计算
目前已有成熟的干湿球法湿度对照表, 准确度0.1% RH, 实用温度范围为15~ 100 e。如果采用对照表, 必然人为参与, 与设计初衷不符。若采用软件查表法实现, 由于数据量巨大, 硬件电路需要增加大容量存储器, 使电路复杂化。由于湿度同样为缓变信号, 在软件设计中仍然采用数学计算方法实现湿度自动测量。
温湿度计算公式中关键参数为饱和水气压, 如果采用式直接计算饱和水气压, 计算量会很大,不宜采用单片机直接计算。由于湿度测量是测量领域的一个难点, 不同研究机构都给出不同的解决方案。经过对多种方法的计算比较, 发现Michell 公司使用的饱和水汽压计算公式结构简单, 计算量小, 且能够满足精度要求。
智能型恒温恒湿箱校准仪创新设计突破原有设计的局限性，根据客户需求非标定制，体现正航仪器设备有限公司更加人性化的公司理念。
