试验装置是由10个平面镜组成的菲涅耳反射聚光器，将日光直接辐射聚集在一个风冷的试样区域
上。

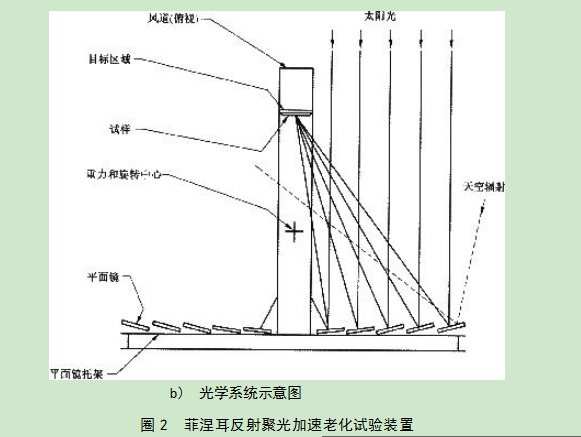

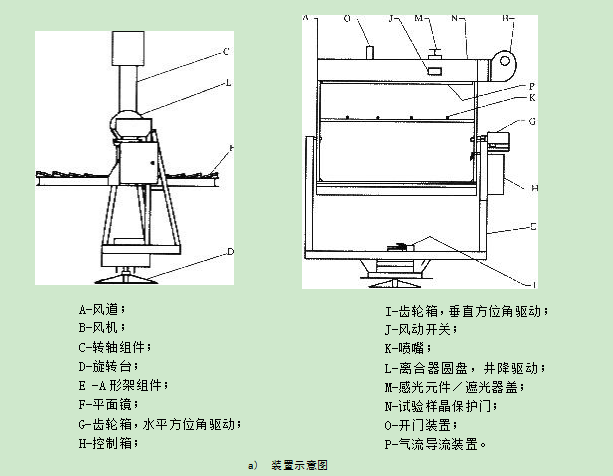

平面镜应模拟抛物面的切线排列以确保将日光均匀地反射到固定在目标区域的试样上。装置简图
见图2。
为确保平面镜系统面向赤道，试验装置通常按南北取向的轴线排列。面向两极的端点可随在天顶的太阳高度角的季节性变化进行调整。
平面镜系统的平面应通过太阳跟踪装置保持与太阳辐射光束接近垂直的方位。跟踪装置通常由两个感光元件组成，感光元件安装在风道顶端，面向太阳。T型阴影挡板安装在感光元件之上，以确保当仪器聚焦时每个感光元件的一半均获得等量辐射。当一个感光元件接收的太阳辐射比另一个多时，平衡会被破坏，指零直流放大器即提供一个信号给可逆的电机，电机随之调整设备来保持聚焦。
一种方法是利用计算机控制系统跟踪全年的太阳方位和高度来调整设备方位，另一种方法是根据太阳用时钟驱动系统来保持设备方位。试验设备的有效靶面积略小于所用平面镜的面积，典型尺寸为130mm×1400mm。平面镜应在295mm～700mm的紫外光和可见光波长范围内具有高反射率；应调整平面镜以确保在靶平面内增强太阳辐射的非均匀性小于5%。菲涅耳反射试验装置所用的镜面应平滑，并且在310mm波长的光谱反射率大于或等于65%。
装置应提供一个安装区域，用于固定至少为25mm
2的可拆卸光学镜标样；光学镜标样应与用于照射靶样品区域的光学镜原料批次相同，两者应同时安装，并定期测试其镜面光谱反射率。注：当装置在干燥、沙漠或高纬度气候下进行加速老化时可获得的老化加速率。
试样喷淋用水应控制硅含量(小于0.01mg/L)且固体总含量不超过20mg/L，可能需要对其进行净化或脱盐与试样喷淋用水接触的所有材料均应不会污染喷淋水。试验设备应装有水输送系统，用于在辐射过程中向试样喷淋水；喷淋周期与塑料材料的最终应用有关。
