光纤色散与损耗特性测试实验GCCA-B

一、产品简介
色散（Dispersion）是光纤最重要的传输特性之一。色散是在光纤中传输的光信号由于不同成分的光的时间延迟不同而产生的一种物理效应。
由于EDFA的出现，衰减已经由限制通讯距离的主要问题变成次要问题了，而色散（单模光纤的色散）变成了目前限制光纤通信速率和距离的最主要因素，所以色散的测量以及补偿技术受到了越来越多的重视。光信号经光纤传输后要产生损耗和畸变（失真），因而使得输出信号和输入信号不同。对于脉冲信号，不仅幅度要减小，而且波形要展宽。产生信号畸变的主要原因就是光纤中存在色散和损耗。色散限制系统的传输容量，损耗则限制系统的传输距离。我司开发的光纤色散与损耗特性测试实验实验系统对光纤的色散和损耗特性并对单模光纤的色散和损耗进行测试。

二、教学目的
1、了解并掌握用相移法测量光纤色散的方法，认识色散给数据传输造成的影响，简单了解鉴相器的原理；如有高速示波器，可通过对比传输前后波形差异直观观察信号由于色散而产生的时间延迟
2、了解并掌握用插入法测量光纤损耗的方法，对光纤损耗有一个简单的认识

三、仪器功能
1、相位移法测量光纤色散实验
2、插入法测量光纤损耗实验

四、实验配置

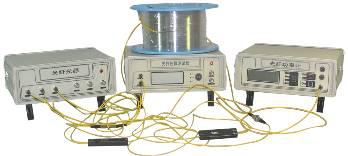

光纤光源、色散测量仪、光纤功率计、WDM、跳线、法兰盘、G.652光纤、实验讲义、测试报告等
