ESA 方法应用举例：
1. 转子断条：
在电流特征中，电动机极通过频率 PPF （转差频率 ×电极数）表现为工频 FL ( 50Hz )的边带，在 FL± PPF 处可看到峰值〈如图3 - 10 所示电动机严重断条的典型频谱〉
电动机严重断条的典型频谱图

工频峰值和极通过频率边带峰值的幅值差是转子条健康的状态指标。研究表明这个差大于 60dB 指示转子条状态为优。
随着转子条的劣化（即存在高阻接点或裂纹开始产生），转子阻抗升高，从而 PPF电流升高，导致电流频谱的 PPF峰值增加。48dB 的差值指示高阻接点的存在，35dB将指示多个断条发生，大部分情况是处于期间某个状态，其严重性等级按表3 -20 评估。

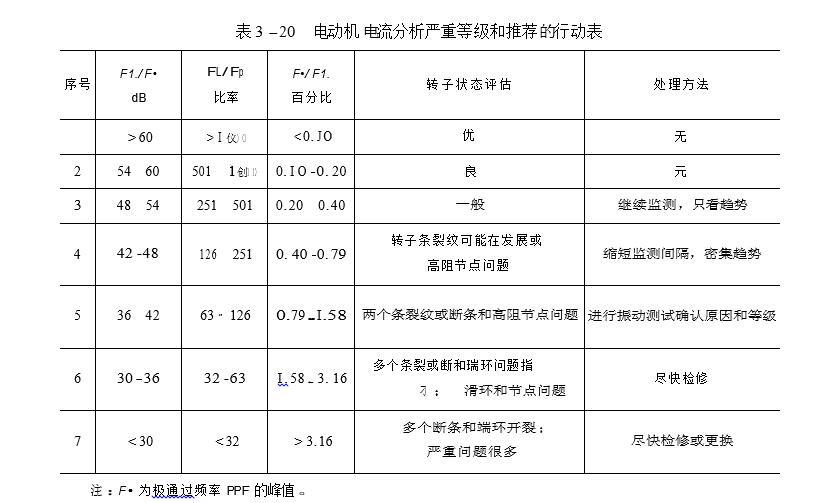

电动机电流分析严重等级和推荐的行动表

2. 定子机械故障：
绕组松动损坏线圈的绝缘，侵蚀线圈导线的绝缘漆，导致电晕发生，从而破坏电动机绝缘；铁芯损坏导致砂钢片短路，引起局部涡流和发热，也会损坏电动机绝缘。
下面举一个国外电动机定子故障的实例，需要注意的是，由于国外交流电频率同国内不同，因此实例中的工频 FL 并不是 50Hz ，而是 60Hz。
一台功率为 800 马力的电动机，额定转速 1785r/ min ，转子条数为 58 ，定子槽数 72。如图3 - 11 所示。
定子铁芯损坏的电动机的典型频谱图

SM1 和 SM2 是由于电动机绕组线圈松动所导致的电流峰值。通过测量发现，峰值接近78dB。定子机械故障频率为 RS （转频） ×定子槽数 ± FL ’即28. 793Hz ( 1727. 6r/min ） ×72 土60Hz = 2013. 1/2133. l Hz 0。
3. 静态偏心：
静态偏心是定、转子气隙不均衡的现象，一般由柔性基础，轴承松动或滑动轴承气隙调整不当引起。在电流频谱中它表现为转子条通过频率（转子条数 x 转速）的工频 ( FL ）边带。
静态偏心＝RB （转子条数） ×RS （转速）土 nFL , n 为奇数。
