♀ 在药品的出产、包装、储存、运送过程中，温度、湿度对药品有效成分的改变影响很大经过对其进行特定的气候环境实验，树立药品的有效期，是制药职业迫切需要的。
♀ 《中华人民共和国2000版药典》规则的药物稳定性实验辅导准则对原料药及药物制剂提出各种不一样的温度、湿度实验请求。
♀ 木规划的意图是供给该实验辅导准则所请求的实验环境，并完成自动操控。

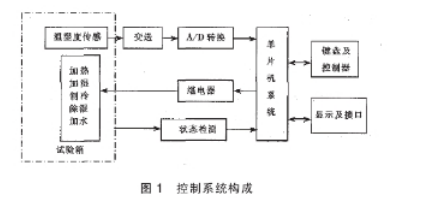

♀ 实验仪操控体系是以单片机为中心而构成的，包含：传感器.A/D转换器、键盘、显现接II以及继电器操控和体系状况检查等，如图1所示。
♀

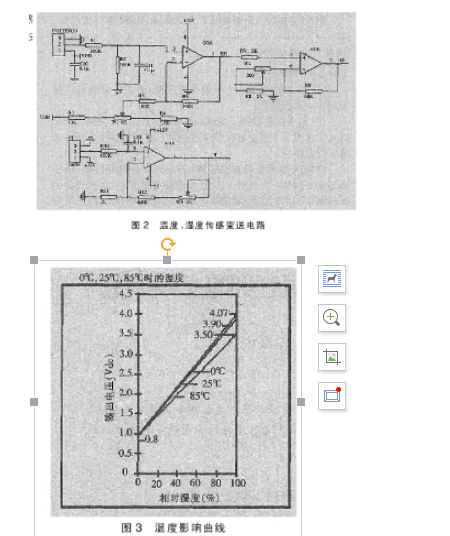

温湿度传感、变送部件：温度传感器选用集成精细摄氏温度传感器LM35灵敏度lOmV/0C，非线性度的典型值为士1/40C用一级同相扩大器扩大5倍，即可将10℃-100℃的温度改变转换成0-SV的电压输出。
♀ 湿度传感器选用霍尼韦尔的相对湿度传感器HIH-3610-1，其精度为士20I0RH，线性度士0.50I0RH重复性士0.50I0RH，其输出电压与相对湿度成线性关系：
♀ 单片机及外围部件操控体系
♀ 需收集温度和湿度两路模拟信号，选用ADuc812这种自带4通道12位A/D转换器并与51系列兼容的CPU，因而，使体系外围电路规划极为简略。
♀ 为使温度和湿度操控方针恣意设定，体系中设置了0-9共10个数字键及几个功能键，选用串行键盘显现接II器材BC7281及74LS164完成键盘办理。
♀ 显现选用点阵式液晶显现模块MGLS-12864，由64行每行128点构成，分为摆布各64 x64点阵，分别由内置的HD61202列操控器及HD61103行操控器操控。
♀ 该模块与CPU的接II简略，因为HD61103不与CPU发作联络，只需了解有关接II信号及HD61202的操作指令就可完成对该模块的操作。
♀ 温湿度的调理经过P1.4-P1.7的输出操控各固态继电器的通断，以操控加热、加湿功率的巨细及压缩机的工作加湿器的水位、风机旋转的状况则经过P3.1-P3.2输入单片机以随时监测。
