一、振荡器
本系列振荡筛选用两种振荡器，即块偏疼振荡器和激振电动机块偏疼振荡器见图1，它由两对主、副偏疼块，一根轴，两套大游隙（3G）轴承及轴承座等构件构成激振力由主、副偏疼块发生，激振力巨细可由主、副偏疼块的夹角调整。
圆振荡筛运用两套块偏疼振荡器，分别设备在筛箱两边板上；或一台激振电动机设备于筛箱上部的支持梁上。
直线振荡筛运用四套块偏疼振荡器，筛箱两边板各设备两套振荡器小标准直线振荡筛亦可运用两台激振电动机，其激振力的巨细可经过调整其偏疼块的夹角完成。
❤筛面及其紧固设备
为习惯大块、大密度物料的筛分与煤矸石脱介的需求，重型振荡筛的筛面需有较大的承载才能、耐磨和耐冲击功能。

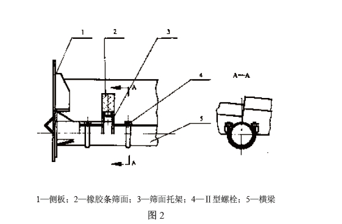

规划中宜选用梯形断面的钢棒作为筛条。为削减噪声，进步耐磨性，亦可运用成型橡胶条，用螺栓固定在筛面托架上，见图2。
圆振荡筛与复合振荡筛，可选用不锈钢焊接筛板、冲孔筛板、聚氨酯筛板和橡胶筛板等。其紧固方法为中心用螺栓固定在梁上，见图3。

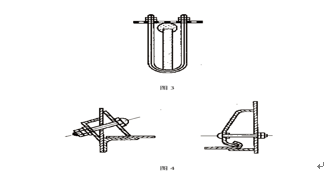

当筛宽小于900 mm时，中心可不固定；筛宽超越2100 mm者，中心应固定两排螺栓，筛面两边用张紧板压紧，见图4。
直线振荡筛的筛面，单层筛和双层筛的基层，选用带构造的不锈钢筛面；双层筛的上层筛面，当筛宽不超越1.5 m 时选用自承重筛板，超越1.5 m 时选用冲孔筛板或织造筛网等。

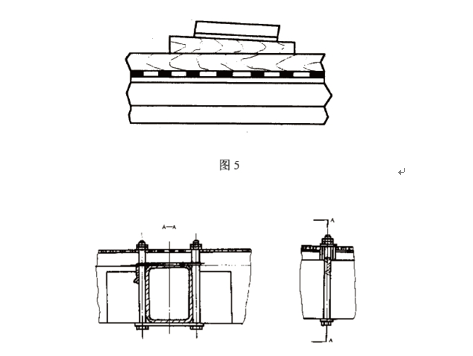

其紧固方法是沿筛面两边板处选用压木、木楔压紧，见图5。中心各块筛板之间则用螺栓经压板压紧，见图6。

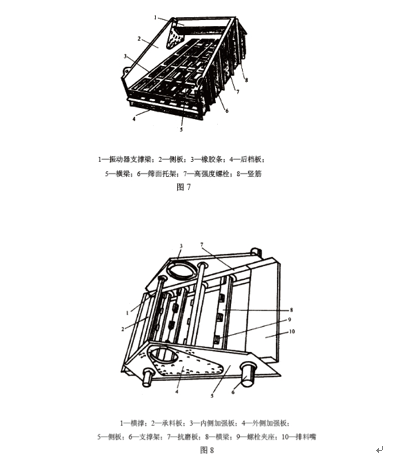

筛框：筛框由侧板、后挡板、横梁、承料板和排料嘴等构成直线振荡筛的筛框构造见图7，圆振荡筛的筛框构造见图8。
筛框所用横梁通常用两头带法兰的关闭型材构成，现在多为圆形和矩形当无适宜的标准选用时，矩形梁亦可约束对焊，其成型方法冷热均可，但在长度方向同一形状只能一次成型焊接有必要焊透，并进行退火处理，焊缝方位对直线振荡筛宜安置在振荡方向的垂线上。
筛框侧板和后档板、排料嘴及横梁宜选用高强度螺栓或环槽铆钉联接，受力较小部位也可选用通常螺栓加锁紧螺母联接。
传动设备;选用两种传动方法，直接传动和非直接传动。

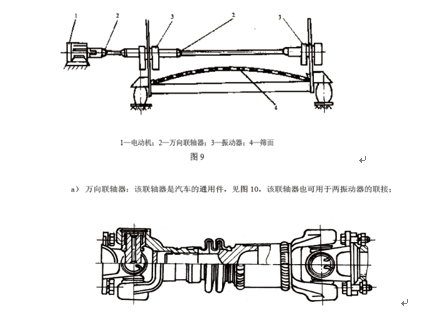

直接传动：电动机经过联轴器直接驱动振荡器，见图9。其间联轴器有三种型式，规划中视需求选用。

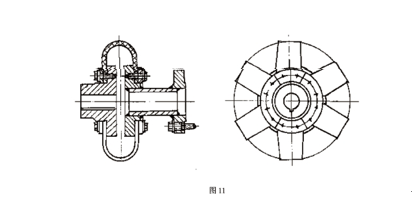

轮胎联轴器：它由法兰和数片胶带构成，见图11因为其周向刚度较大，能够传递很大扭矩，但径向刚度很小，因此可接受较大的径向跳动变形，可用于电动机与振荡器的联接。它的轴向尺度较小，能够削减振荡筛的宽度；

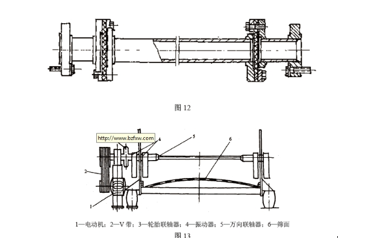

橡胶联轴器（三爪挠性联轴器）：该联轴器由法兰、圆形平带、压板和螺栓等件构成，见图12这种联轴器轴向尺度较大，可用于两振荡器的联接。
非直接传动：电动机经过一级V 带减速，再经过联轴器与振荡器联接，见图13。可依据需求选用7.4.1 中所述的三种联轴器之一。
支持设备:依据JB/T 3687.1，振荡筛设备方法为座式每台振荡筛由四组绷簧支持，每组绷簧视振荡筛的标准不一样，可由一个至三个绷簧构成。

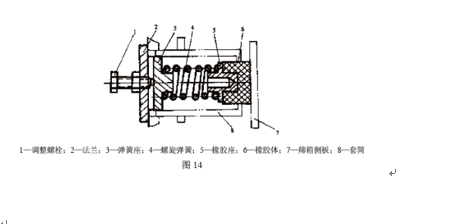

支持绷簧可用橡胶绷簧或螺旋绷簧亦可用复合绷簧，通常在支持设备中还规划有冲突阻尼器，其构造见图14。
鉴于橡胶绷簧和复合绷簧的橡胶内阻较大，对过共振区时的振幅有必定约束效果，故亦可不规划阻尼器和其它的约束设备。
