一、体系的构造体系
❤ 体系选用$/S($rawser/Server)构造方法，共有三层体系构造，层为数据收集体系，从现场各类传感器设备中收集数据，履行操控指令。
❤ 第二层为实时信息处理体系，由现场收集的数据及其有关信息写人挂接在这一层的}3eb效劳器、数据库效劳器。
❤ 并对数据进行计算、剖析等处理，将实时数据，前史数据等以}}eb的方法实时发布。
❤ 实时散布的信息经过网络同第三层客户端相连，客户计算机能够经过浏览器直接运用和监测。
❤ 本体系下位机选用可编程操控器，由于PLC不只能够完结通常的逻辑操控，还具有了包含模拟量在内的数值处理和网络通讯等功用，抗恶劣环境能力强，作业可靠性可靠特色。
❤ 该体系中挑选西门子公司的SIM}TIC 57-200CPLZI6型PLC，ns}szo单线数字温度传感器和电容式湿度传感器。
❤ 系列CPU2I5型PLC具有两种通讯协议；PPI通讯协议和自在通讯协议体系选用自在端口通讯协议运用上位机经过RS-485网络，将中药材仓库的
高低温老化箱及现场的别的实时参数由传感器进人PLC，经处理后，送人上位检查计算机。
❤ 本体系选用上位机连接通讯方法，即运用RS-485通讯网络将PLC和一台监控计算机连接起来，构成现场操控网络。
❤ 依据PLC传来的数据，上位监测机可完结实时监控，在线显现各种参数，并且有前史曲线记载、毛病显现、报警、报表生成及打印等功用。
❤ 该体系主要由以下几大有些构成：cz)与监控现场交互信息的监控计算机c2)能够向Internet供给信息效劳的Web效劳器，以及监控计算机与web效劳器之间的数据效劳器。

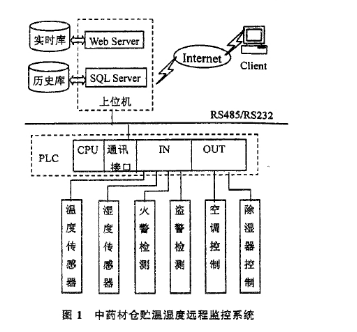

(3)客户端计算机，能够长途监控现场设备。长途监控体系的整体构造如图1所下：
❤ 系娇软件规划
❤ 高低温老化箱操控的软件规划
❤ 体系启动今后，操作人员可经过键盘向体系输人设定的温度和湿度规模体系经过温度传感器和湿度传感器，测量中药材仓库内的高低温老化箱，并与设定值相比较。
❤ 假如中药材仓库内的高低温老化箱超出了设定规模，体系就输出操控指令，接通相应的设备，例如空调、除湿器等；傍边药材仓库内的高低温老化箱小于下限或在设定规模内时，就堵截设备的电源。体系流程图如图z所示。
❤ 体系软件功用规划：关于监控计算机，要完结与下位机现场实时数据的实时通讯和数据库的拜访功用。监控计算机和数据库效劳器之间的信息交流选用ODBC调用来完结。
❤ 选用Windows N'I'Server和InternetIn，ormation Server S.0构成W eb务器，挑选SQL Server 2000构成数据库效劳器，以ASP方法完结Web与数据库的动态数据处理。
❤ 用VB6.0编程完结与PLC之间实时数据的收集、转化、处理用VB6.0的RDO目标模型，经过ODBC接口与数据库效劳器进行信息交流。
❤ 收集程序每10秒更新一次收集的温度，湿度和其它数据参数，每隔1秒钟检查数据库是不是有新的信息要下到达下位机体系软件功用如图3所示。
