正航仪器滑移溶解模型
滑移溶解模型获得了很多的实验支持，成功地解释应力腐烛裂纹的穿晶扩展。但却 无法解释断裂面的晶体学取向。如对于面心立方结构的奥氏体不诱钢，其滑移面是 {111},如果腐烛按照滑移溶解模型，则应力腐蚀应该发生在该面上，而事实并非如此。 (2)随道腐烛模型
隙道腐烛模型认为，在平面排列的位错露头处，或者新形成的滑移台阶处，处于髙 应变状态的金属原子发生择优腐蚀。腐蚀沿着位错线向纵深发展，形成遂洞。当应力作 用存在时，遂洞之间的金属产生机械撕裂。当机械斯裂停止后，又重新开始随道腐蚀， 最终导致了裂纹的不断扩展，至金属断裂。如图1.4所示。
图1.4降道腐蚀模型 Fig. 1.4 The tunnel corrosion model
Harston和Scully等用NACE标准溶液溶液室温应力腐烛实验中发现，304奥氏体 不绣钢裂纹扩展复合此模型。但大多数腐烛断口形貌为解理断口，而并非带有沟槽的平 断口。所以，这个模型不能作为阳极溶解的主要机理。 (3)应力吸附断裂模型
这是最早由H.H.Uhlig等人提出一种纯机械开裂模型。该理论认为，应力腐烛断裂 是由于在裂纹尖端有某些特殊离子的吸附，削弱了金属原子间的键合力，即金属表面能 降低，在拉应力作用下促使金属断裂。
在应力腐烛过程中，这种吸附的路线可能是有选择地沿着金属中如位错和点阵缺陷 这样的一条特殊路线发生，裂纹就沿着这条路径扩展，即是沿晶裂纹；也可以形成穿晶 裂纹。

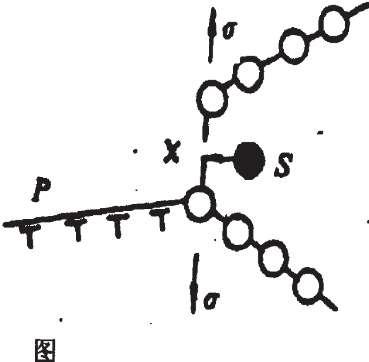

如图1.5所示，某种离子S吸附在裂纹尖端原子上，将降低原子键X强度，在拉应 力作用下X破裂，并且吸附作用可升高滑移面P的剪力。
应力
移舰
表面J9
吸附模型可以解释某些实验现象，但其本身的自恰性较差。按照吸附物质降低金属 表面能的假定，表面能下降愈多，应力腐烛开裂敏感性愈大。但是，当在氣化物溶液中 加入一些比氣离子吸附能力更强的物质时，应力腐蚀开裂敏感性反而有些下降。同时， 该模型也不能解释裂纹的孕育期以及吸附离子对位错的钉扎作用等问题。
1.5应力吸附断裂模型 Fig. 1.5 The stress-adsorption crack model
