恒温恒湿设备/小型恒温恒湿试验箱的组成
恒温恒湿设备/

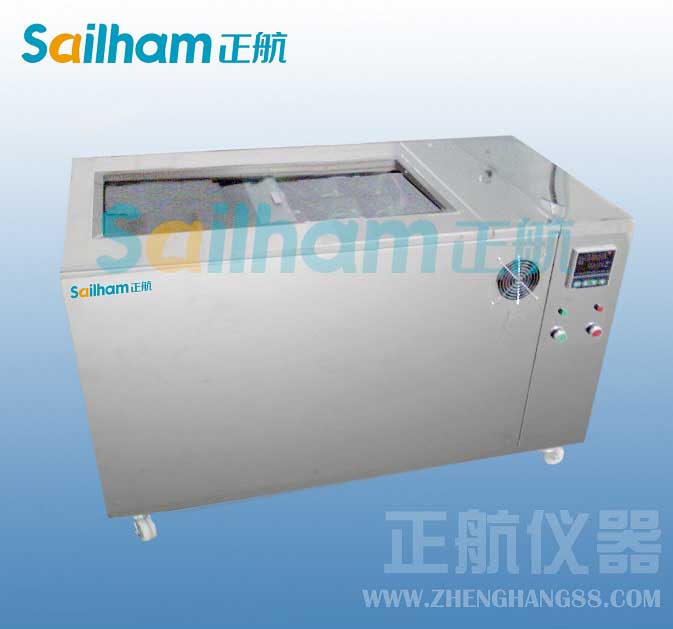

小型恒温恒湿试验箱是由制冷系统、加热系统、水循环系统、电控系统四部分组成，整体分为机械和电气两大部分。水循环系统由水槽、水管、水泵、壳管式换热器、雾化喷头组成。其中水槽的水面和标本培养室的地面平行。
水泵把水从水槽抽取经过壳管式换热器由雾化喷头把水喷洒到标本培养室的空间，其中壳管式换热器的作用是将水的温度调节到室温需要的范围，雾化喷头的作用是调节室内的湿度。水槽的水进入水管的入口处安装有止回阀，防止水泵不工作时水循环系统里的水倒流回水槽，造成系统里缺水。
恒温恒湿制冷系统由壳管式换热器、压缩机、冷凝器、节流装置、风扇组成。壳管式换热器由蒸发器、加热器、外壳体、浮球式磁控开关组成。图中加热器、浮球式磁控开关未画出。
