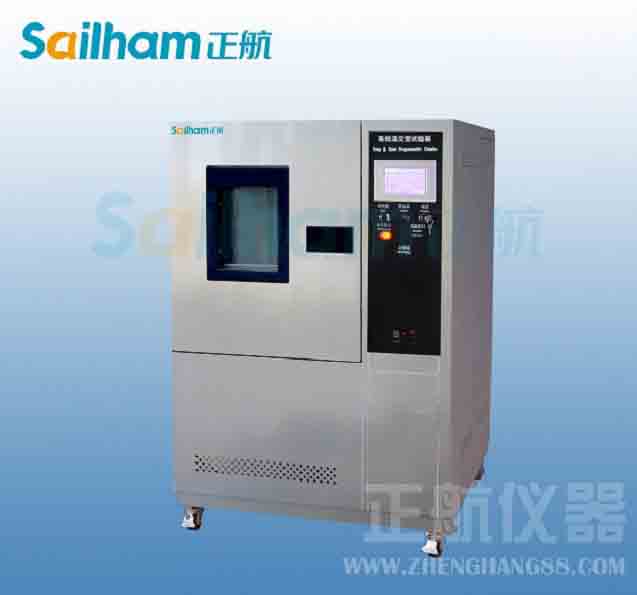

快速温变试验箱控制电路
▲、该机的控制电路以四与非门电路TC4011BP (Q801)、四电压比较器 TA75339P (Q802)为核心构成。
快速温变试验箱芯片简介
▲、TA75339P (与LM339相同）内设4个完全相同的电压比较器，采用差分输入方式。它 有DIP-14双列直插14脚和SOP-14 (SMP)两种封装形式，它的实物外形和内部构成如图9-28 所示，
▲、TC4011BP内设4个二输入与非门电路。它的逻辑关系是两个输入端输入的信号为高电 平时，输出端输出的信号为低电平，否则输出端输出的信号为髙电平。 (2)制冷控制
▲、制冷控制电路由冷藏室传感器（负温度系数热敏电阻）RT1、四与非门电 路Q801、电压比较器Q802、放大管Q811、继电器RY01等元器件构成。在该电路中，Q801 内的两个与非门电路组成了 RS触发器。①脚为触发端S,⑥脚为触发端R，③脚为输出端Q。
输入端和输出端的逻辑关系如表9-6所示。
▲、快速温变试验箱刚通电时，因冷藏室的温度较髙.所以冷藏室传感器RT1的阻值较小，6.8V电压 通过RT1与R806取样、C801滤波产生的电压超过4V。该电压一路加到Q802的④脚，与⑤ 脚输入的4V基准电压比较后使Q802的②脚输出低电平触发电压；另一路加到Q802的⑦脚， 与⑥脚输入的1.6〜2.2V温度调整电压比较后使Q802的①脚输出髙电平触发电压。Q802的 ⑤脚输入的4V基准电压由6.8V电压通过R801、R802分压获得。
▲、Q802输出的两个触发电压通过C802、C803滤波后加到Q801的①脚（S端）、⑥脚（R 端)，通过表94可知，此时Q801的③脚(Q端)输出高电平信号。该电压经R805、R8I3 限流，加到Q811的B极使它导通.继电器RY01的线餓有电流流过，RYO丨内的触点吸合， 接通压缩机的供电回路，启动压缩机运转，开始制冷。随着制冷时间的延长.冷冻室、冷藏 室的温度开始下降。当冷藏室的温度达到要求后，冷藏室传感器RT1的阻值增大，使6.8V 电压通过RTl、R806分压产生的电压低于1.6〜2.2V后，Q802的②脚输出髙电平电压，Q802 的①脚输出低电平电压，通过表9«6可知，此时Q801的③脚（Q端）输出低电平电压，使 Q8U截止，切断继电器RY01线圈的供电回路，RY01内的触点释放，压缩机因没有供电而 停止运转.制冷工作结束。
▲、D802是用于保护放大管Q811的耕位二极管。Q81丨截止后，RYO丨的线圈将在Q811的 C极上产生较髙的反峰电15,该电伍通过D802泄放到14V电源，避免了 Q8U过压损坏。
快速温变试验箱温度设置
▲、电位器R124用于冷藏室的温度调节。6.8V电压经R121、R123、电位器 R124分压产生的丨.6〜2.2V的基准电压，加到Q802的⑥脚，调整R124使Q802的⑥脚输入 的电压升高时，ffi缩机运行时间缩短，冷藏室温度升髙：反之，⑥脚输入的电压低时，冷藏 室的温度下降。
