正航整理试验机检验用测力仪的校准
1.范围
本标准规定了单轴试验机(例如:拉力/压力试验机)静态检验用测力仪的校准，并给出测力仪的分级方法。测力仪被定义为从力传感器直到包括指示装置在内的整个组合。本标准一般适用于其所受的力是通过测量受力体的弹性变形或与之成正比的量来确定的测力仪。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准版本的可能性。
GB/T 16825-1997拉力试验机的枪0(idtI SO 7500-1,1(M)
3原理
校准包括对测力仪的受力体施加准确已知的力和记录其变形测量系统的数据，该测量系统应视为测力仪的组成部分。
采用电测量方式时，如果满足下列条件，指示装置可由另一指示装置替换而不必重新校准测力仪:
a)原指示装置和替换指示装置具有可溯源到国家基准且以电的基本单位(伏特、安培)给出校准结果的校准证书。替换指示装置的校准范围不应小于与测力仪一起使用时的范围，其分辨力不应低于与测力仪一起使用时的分辨力;
b)替换指示装置的量值单位(例如5V,10V)和激励源的类型(例如AC或DC载频)应分别与原
指示装置相同;
c)每个指示装置(原指示装置和替换指示装置)的不确定度不应影响测力仪整个组合的不确定度。推荐替换指示装置的不确定度不大于整个系统不确定度的1/3
4测力仪的特性
4.1测力仪的标识
测力仪的所有部件(包括电缆)均应分别给出标识，例如，制造者名称、型号和编号。力传感器应标明工作力。
4.2力的施加
力传感器及其加荷用附件的设计应保证无论拉伸还是压缩状态均沿轴向施加力。
附录A(提示的附录)给出了加荷用附件的示例。
4.3变形的测量
力传感器受力体变形的测量可采用机械的、电的、光的或其他具有足够准确度和稳定度的方法进行。
变形测量系统的类型和性能决定了测力仪是仅以规定的校准力分级还是以插值分级(见第7章)。
通常，采用标度盘式指示装置测量变形的测力仪仅限于使用已被校准的力。标度盘式指示装置如果在长行程范围内使用可能含有很大的局部周期性误差，该误差产生的不确定度太大以致不允许在校准力之间插值。如果标度盘式指示装置的周期性误差对测力仪插值误差的影响甚小，则可使用插值。
5符号、单位及含义

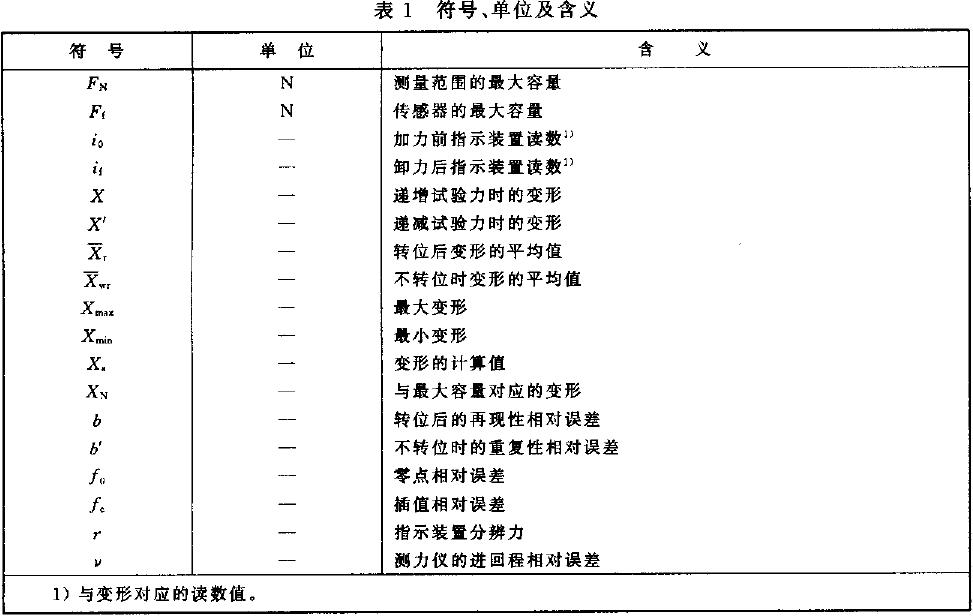

本标准应使用表1给出的符号、单位及含义。
6测力仪的检验
61一般性检验
对测力仪进行校准前，应保证该测力仪是能被校准的。这可按如下规定的和给出示例的预备试验来完成。
6.1.1过负荷试验
此项任选试验在附录B(提示的附录)的B1描述。
6.1.2有关施加力的检验
确保:
a)拉伸试验时，测力仪的辅助系统能够轴向施加力;
b)压缩试验时，力传感器与其在校准机上的支承之间无相互干扰。
附录B(提示的附录)的B2给出可采用的方法示例。
注:可采用其他方法，例如，使用带有一个小圆球或球形上支承面的平底传感器。
6.1.3电压变化试验
是否进行此项试验由校准部门决定。对于需要提供电源的测力仪，需验证线电压变化士10%时对其无明显影响。此项检验可借助于力传感器模拟器或其他适当的方法进行。
