正航仪器技术编辑压力控制器检定规程
本规程适用于新制造、使用中和修理后的压力控制器(以下简称控制器)的检定。
一概述
压力控制器是工业过程测量与控制系统中控制压力的一种专用仪表。其作用原理是
当输入压力达到设定值时即可进行控制或报警，二位式压力控制器还能通过输出触头的
通断作用起到对被控压力上、下限的控制。
压力控制器按感压元件的种类可分为膜片式、膜盒式、波纹管式、弹簧管式和活塞
式等;按切换差可调与否，可分为切换差可调型和切换差不可调型:按设定点可调与
否，可分为设定点可调型和设定点不可调型。
二技术要求
1 外观
1.1 控制器的铭牌应完整清晰，其上应标注产品名称、型号、级别、规格、控压范围、
制造厂名或商标、出厂编号、制造年月等。
1.2 控制器应完整元损，紧回件不得有松动现象，可动部分应灵活可靠。
1.3 新制造的控制器的外壳、零件表面涂层、镀层应光洁、完好、无锈蚀和霉斑;内
部不得有切削、残渣等杂物。
使用中和修理后的控制器不允许有影响计量性能的缺陷。
2 控压范围

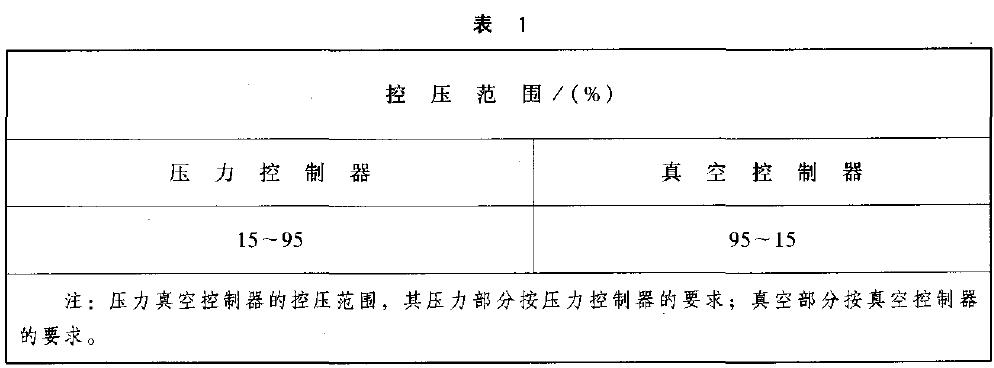

对设定点可调型的控制棒，其控压范围以量程百分比计算，应不小于表1 的规定。
3 设定点误差

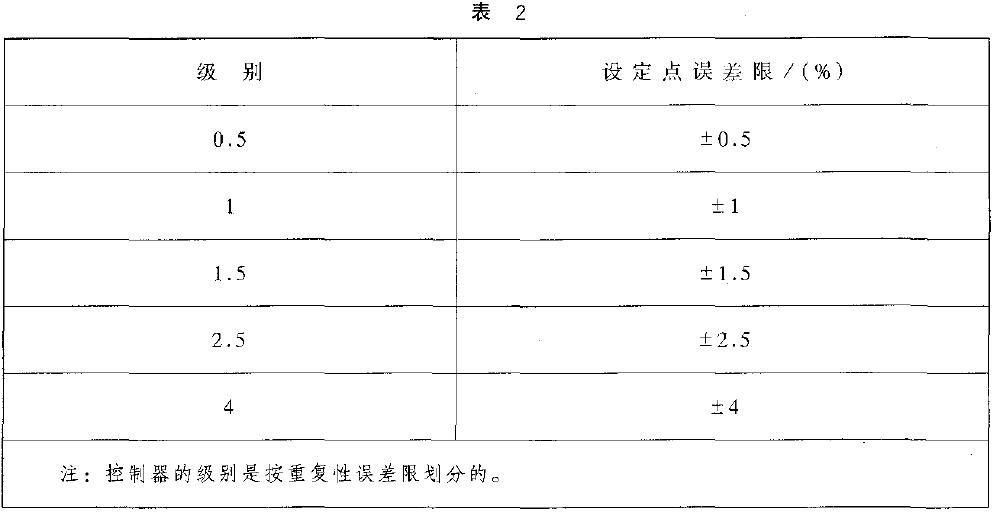

对有设定点标称值的控制器，设定点误差以量程百分比计算，应不超过表2 的规定。
4 重复性误差

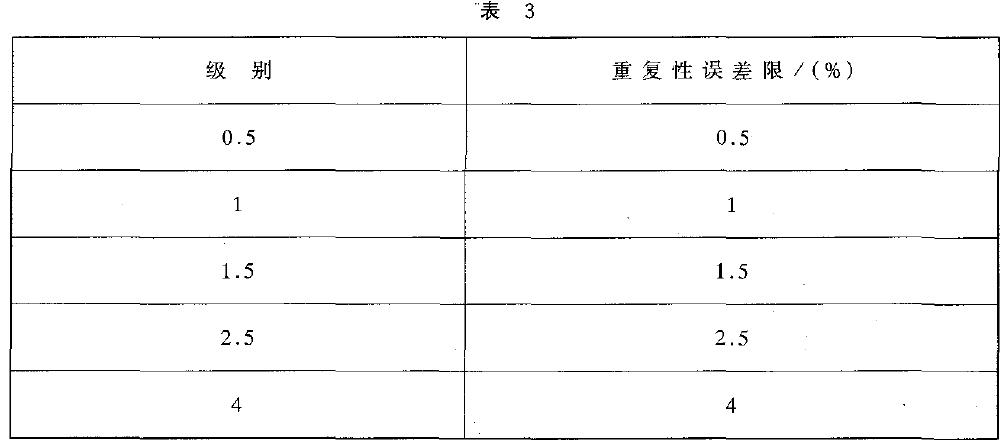

控制器重复性误差以量程百分比计算，应不超过表3 的规定
5 切换差
5.1 切换差不可调的控制器，其切换差应不大于量程的10% 。
5.2 切换差可调的控制器，其切换差应不小于量程的30% ，最小切换差应不大于
量程的10% 。
注:生产厂对切换差有特殊要求的除外ο
6 绝缘电阻
在环境温度为15~35 "C，相对湿度为45% ~75% 时，控制器下列端子之间的绝缘。
电阻应不小于20 Mü:
各接线端子与外壳之间，
互不相连的接线端子之间;
JJG 544-1997
触头断开时，连接触头的两接线端子之间。
7 绝缘强度
在环境温度为15~35 "C，相对湿度为45% ~75% 时，控制器各接线端子与外壳及
互不相连的接线端子之间，施加频率为45~65 Hz 的1500 V 交流电压，历时1 min 应
元击穿和飞弧现象。
